Давилки, дробилки и прессы для винограда: выбираем самые лучшие!

Классификация

Пресс для винограда должен быть изготовлен из экологически чистых материалов. В связи с этим для производства агрегатов используют только дерево и сталь. Кроме того, приспособления для прессового отжима сока классифицируются по способу работы, конструкции, производительности.

По способу работы

В зависимости от типа питания и способа работы, используют следующие виды оборудования:

• механический и ручной пресс для винограда – подходит для использования в частных хозяйствах, можно сделать своими руками, но для отжима требуются физические усилия;
• электрический агрегат – может быть шнековым, пневматическим или гидравлическим, характеризуется высокой производительностью, низкими затратами физического труда, но дорого стоит (около 30 тысяч рублей);
• универсальный пресс – особенность в том, что им можно перерабатывать любые овощи, ягоды и фрукты, такое устройство работает от электросети.

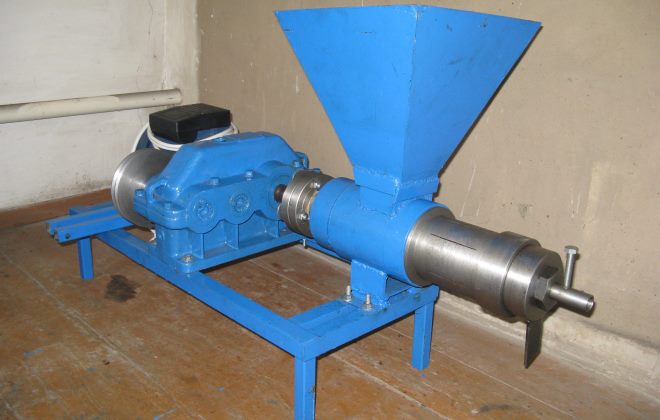

Электрический

Универсальный

Ручной

По материалу

Оборудование для отжима винограда изготавливается из дерева или металла:

1. Пресс с деревянной бочкой или корзиной. Если есть возможность сделать пресс для виноделия своими руками, то в качестве материала для корзины следует использовать липу, бук или дуб. Эти сорта древесины прочные, быстро сушатся, при сушке не трескаются и не коробятся.
2. Металлический агрегат. Элементы конструкции изготавливаются из нержавеющей стали, что повышает стоимость. Такой пресс долговечный, гигиеничный, легкий в очистке и уходе. Контакт винограда с рабочими элементами пресса не добавляет соку посторонних запахов.

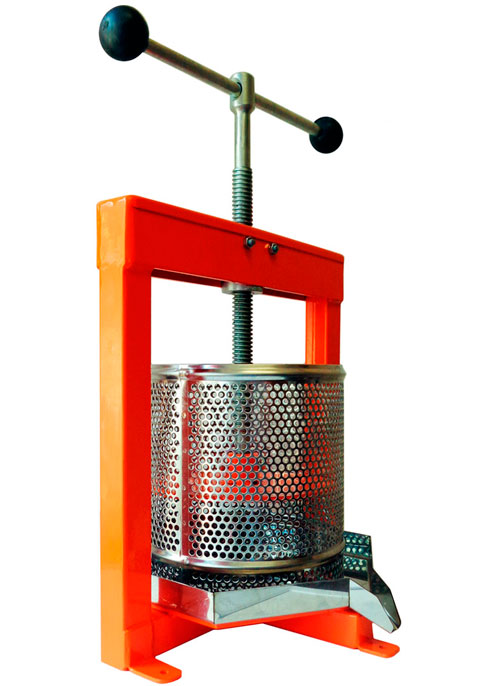

Из металла

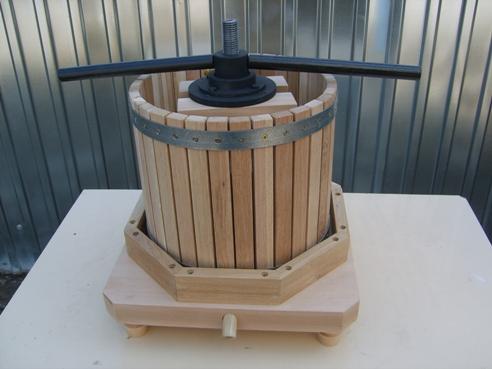

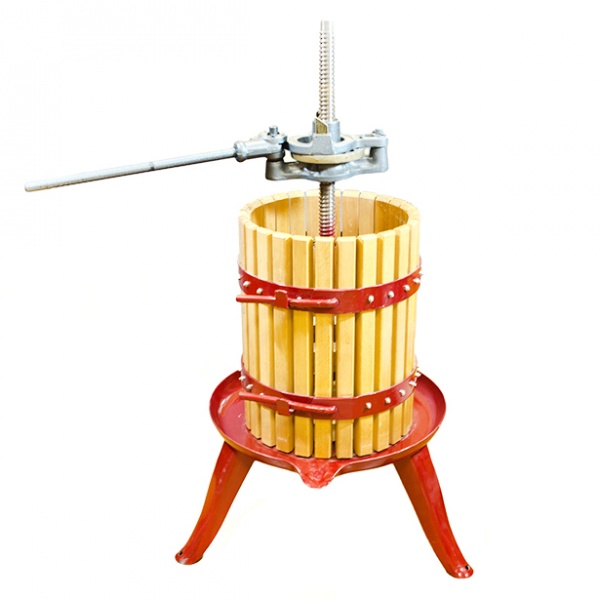

Из дерева

По объему и мощности

Производительность пресса определяется его типом, мощностью электродвигателя и объемом обрабатываемого сырья.

1. Высокопроизводительные агрегаты – электрические шнековые прессы непрерывного действия. Они могут отжимать до 5 тонн винограда в час, их габариты: длина – 2,2 м, ширина – 1 м, высота – 1,5 м. Мощность двигателя 2,2 кВт. Такое оборудование уместно на промышленных предприятиях или виноградарских хозяйствах с большими объемами перерабатываемого материала.
2. Гидравлические и пневматические прессы – это агрегаты периодического действия. Производительность достигает до 40 л сока от одной закладки. Их применяют, если планируется делать вино регулярно или организовать крафтовое производство.
3. Для небольших объемов в домашнем хозяйстве целесообразно использовать винтовой, собранный своими руками пресс для винограда. Его производительность определяется индивидуальными потребностями. Промышленно изготавливаются аппараты с объемом корзины от 2,5 до 25 л, позволяющие за одну закладку получить от 1 до 25 л сока соответственно.

По конструкции

По конструктивным особенностям прессы подразделяются на:

1. Винтовые – это механические прессы для отжима винограда своими руками. Рабочей емкостью служит деревянная корзина или перфорированная металлическая бочка, куда помещается измельченная мезга или целый виноград. Процесс отжима осуществляется благодаря вращению рукоятью прессующего элемента, закрепленного на винтовом шнеке или стержне. Винтовые прессы простые и безотказные, производительность зависит от размеров корзины.
2. Домкратные – прессование осуществляется с помощью поршня (домкрата). Он может быть закрепленным сверху, сила для прессования, в этом случае, подается на прижимную пластину. Если домкрат закреплен снизу, тогда корзина поднимается к неподвижно зафиксированной прессующей плите. В любом случае виноград сжимается между дном корзины и плитой. С таким прессом удобно работать, не прилагая значительных физических усилий. Они бывают ручные, гидравлические или пневматические.
3. Шнековые – подразделяются на ручные и электрические. Принцип действия подобен мясорубке и заключается в том, что благодаря шнеку мезга перемешается относительно дренажной перфорированной поверхности и подвергается активному механическому воздействию. При такой обработке могут дробиться семена и перетираться кожица винограда. Фенольные и азотистые вещества переходят в сусло. В нем может образоваться взвесь.
4. Рычажные – наиболее примитивный вид. Между доской и рычагом, соединенным с ней шарнирно, помешается мешочек с виноградом. За счет усилия, прикладываемого к рычагу, ягоды сдавливаются между прессующими поверхностями. Такие прессы негерметичные, трудозатратные, низкопроизводительные по сравнению с домкратными и винтовыми аппаратами.

Рычажный

Домкратный

Винтовой

Шнековый

Простой пресс для винограда своими руками

Винтовой пресс для переработки винограда включает:

• основание, так называемую раму;
• корзину;
• нажимное устройство, так называемый домкрат или винт;
• прессующий поршень.

Материалы и инструменты для изготовления пресса:

• болгарка;
• сварочный аппарат;
• бак на 50 литров;
• дрель;
• кран;
• металлический швеллер с размерами 10-12 мм – 150 мм;
• домкрат;
• металлический уголок, имеющий размер 40-50 мм – 3200 мм;
• дубовые рейки 40х25х400 мм в количестве 50 штук;
• отрезок ткани около одного метра;
• леска 2 мм около 3 м.

Рассмотрим процесс изготовления пресса для яблок своими руками.

Основание является одним из важных элементов устройства, которое должно обладать прочностными свойствами и быть крепкой конструкцией, поскольку в процессе эксплуатации вся основная нагрузка ложится на раму:

• Для боковых частей пресса применяем металлические уголки высотой 85 мм.
• Верхнюю и нижнюю части основания изготавливаем из металлического швеллера, который имеет длину около 70 см.

Для прочности можно использовать дополнительное усиление конструкции, приварив между уголками и швеллером косынки, сварив при этом между собой все места стыка.

Бак для пресса:

• Для данной конструкции применяем варочный бак, изготовленный из нержавеющей стали, объемом до 50 литров.
• Просверливаем отверстие в нижней части емкости и устанавливаем нержавеющий кран.

• В емкость котла вставляем решетку из дубовых реек.
• Для заготовок используем дубовую или паркетную доску, высота которой соответствует высоте кастрюли.
• В торцах реек по краям просверливаем отверстия с размером 2-3 мм, через которые протягиваем нержавеющую проволоку или леску.
• Соединив между собой все дощечки получаем конструкцию, напоминающую корзину.

Конструкцию можно изготовить и без кастрюли:

• Для этого досками из оцинкованной стали соединяем доски и устанавливаем корзинку на поддон, который служит для стекания отжатой жидкости.
• Также в качестве поддона в прессе для сока своими руками можно использовать поддон из пластика для большого цветочного горшка или кухонную мойку, изготовленную из нержавеющей стали.
• Есть вариант конструкции, в котором пресс для винограда изготавливается, как рамка, в котором отсутствует корзина. Между дренажными решетками в несколько слоев ткани выкладывается жмых от использованных фруктов и давится до образования сока.

1. При помощи циркуля вычерчиваем круг нужного диаметра и вырезаем электрическим лобзиком оставшиеся дубовые доски, сложенные крест накрест.
2. Скручиваем рейки нержавеющими саморезами или связываем между собой нержавеющей медной проволокой.

Силовой механизм

В прессе для переработки яблок в качестве нажимного механизма применяется винт или домкрат.

У каждого автолюбителя присутствует в хозяйстве домкрат, а вот винт для пресса найти не так то и легко. Необходимо напилить дощечки под домкрат, которые будут использоваться во время процедуры отжима сока.

Фильтрующая ткань

Чтобы провести фильтрование сока из фруктов яблок, необходимо воспользоваться прочной тканью, способной пропускать влагу. Самым простым вариантом является применение капронового мешка из-под сахара.

Важно! Для процесса фильтрации также можно воспользоваться такими прочными материалами, способными выдерживать большие нагрузки и не рваться под давлением:

• лавсан;
• капрон;
• полиэстер;
• пропилен;
• плотный лен;
• прочный хлопчатобумажный материал.

Применение самодельного пресса

Ручной пресс для переработки фруктов своими руками готов к эксплуатации, теперь рассмотрим, как происходит процесс выдавливания сока из подготовленных фруктов:

Корзину вставляем в бак, внутрь помещаем соответствующий материал для фильтрации.

• Устанавливаем домкрат.
• Подставляем приемную емкость.
• Открываем кран.
• Начинаем не спеша давить.

Если использовать одно ведро жмыха яблок от соковыжималки, то в результате получится около 3-4 литров чистого сока, в случае применения дробленной массы, получается немного больший выход готового продукта.

Шнековый самодельный пресс

Шнековый пресс напоминает мясорубку. Работает он от электрического двигателя, который вращает шкив при помощи ременной передачи. В подающую камеру загружается сырье, шнек его измельчает и продавливает через сито. На выходе шнековый пресс дает сок с мякотью.

Для домашнего изготовления это самый сложный вариант. Чтобы его собрать, потребуются чертежи и схемы, а также:

• Прочный корпус из нержавеющей стали,
• Шнековый пресс, который ставится внутри корпуса,
• Емкость для приёма сырья,
• Емкость для готового сока,
• Электрический двигатель, дающий от 1500 оборотов в минуту.

Конструкцию собирают на металлической раме. В качестве корпуса можно использовать корпус от обычной или электрической мясорубки. В него устанавливается шнековый пресс, который при помощи привода крепится к двигателю. На выходное отверстие монтируют сито с нужным диаметром ячейки. В качестве емкости для готового сока можно использовать банки, кастрюли или тазы.

Производительность такой машины — до 7 литров сока за 5 минут.

Готовим материал

Одной из главных составляющих будущего пресса для винограда является глубокая чаша, куда будут помещаться плоды. Помимо внушительных размеров, к емкости предъявляются и другие требования, она должна иметь отверстия, через которые будет выливаться ягодный сок. Также резервуар должен быть сделан из инертного материала. Роль чаши для плодов винограда отлично исполнит барабан стиральной машины, выполненный из нержавеющей стали. На его поверхности уже есть отверстия подходящего диаметра.

Если вы решились на идею самоделки пресса, первым делом подготовьте барабан:

• извлеките из него ребробойники (пластиковые элементы будут мешать прессованию ягод);
• с помощью болгарки уберите металлические выступы, предназначавшиеся для крепления ребробойников;
• срежьте болгаркой часть барабана, располагающуюся около дверцы люка;
• при наличии выпуклостей на поверхности барабана возьмите молоток и превратите их в вогнутости.

Так чаша будущего пресса для винограда будет подготовлена. Можно приступать к сборке конструкции. Для этого вам понадобится металлический лист, размерами 1 на 1 метр, уголок из металла, тяжелый чугунный или стальной круг, по размеру соответствующий диаметру барабана, резьбовая шпилька, длиной примерно 0,8 метра и гладкий металлический стержень.

Конструкции прессов

Вряд ли для отжима сока из двух–трех килограммов винограда стоит собирать пресс. Для этой цели вполне подойдет мясорубка или блендер, которыми можно измельчить ягоды и затем отжать сок через марлю. Если же речь идет о десятках килограммов, тогда без пресса точно не обойтись.

Для качественного отжима ягод в целях приготовления сока или вина применяют немало приспособлений собственного изготовления. Чертежи самодельных прессов для отжима ягод можно найти без труда. Наиболее распространены два типа конструкций прессов:

• рычажные;
• винтовые.

Первые проще в изготовлении. Их недостаток – даже с использованием рычага усилия сдавливания недостаточно для качественного отжима ягод. А получить что-то со второго или третьего отжима будет практически нереально.

Давилка рычажного типа

Раздавить руками одну ягоду винограда просто. Совсем другое, когда этих ягод тысячи. Вместе они создают серьезное сопротивление сжатию, поэтому и усилие должно быть соответствующим. Самое простое в этом случае – использовать рычаг.

Для изготовления таких примитивных давилок можно использовать бруски из твердого дерева. Разумеется, качественно отжать мезгу такими приспособлениями не удастся. Да и производительность труда будет оставлять желать лучшего. Если смириться с повышенными потерями и не иметь в запасе ничего другого, то можно соорудить и такие вот нехитрые устройства. Несомненный плюс таких самоделок – простота изготовления. К тому же, занимаясь отжимом ягод фактически вручную, заодно можно привести себя в неплохую физическую форму.

Винтовые отжимные устройства

Принцип работы винтового пресса заключается в создании постоянного давления, регулируемого затяжкой винта с упорной резьбой. Давление такого механического пресса значительно выше рычажного, к тому же постоянная сила воздействия качественнее выгоняет сок из мезги.

Но большие усилия требуют и большей прочности конструкции, поэтому делать ее лучше из металла. Винтовой пресс состоит из следующих деталей:

• опорная рама;
• винт с рукояткой;
• поршень;
• поддон;
• корзина-сепаратор.

Такая конструкция позволяет уже вполне качественно отжимать сок, и не только из винограда, но и более плотных плодов. Его можно использовать даже для таких жестких фруктов, как яблоки. Конструкция рамы выполняется как полностью сварной, так и разборной. Работает такой пресс следующим образом. Вращая рукоятку, винт выворачивается до конца. На раму устанавливается поддон из нержавеющей стали, который выполняет роль дна и заодно собирает сок. Под поршень устанавливается корзина с загруженными ягодами.

Для уменьшения потерь от брызг целесообразно вокруг сепаратора сделать сплошное ограждение из тонкого нержавеющего листа. Вращением рукоятки винта поршень создает давление, отжимая сок, который стекает на поддон и оттуда отводится в другую емкость.

Вместо винта в такой рамочной конструкции можно использовать обычный ручной винтовой или гидравлический домкрат. Он устанавливается в зазор между поршнем и верхним краем рамы.

Постепенно поднимая домкрат и подкладывая под него толстые бруски, можно добиться того же результата, что и на винтовом прессе.

Виды и принципы работы соковыжимных прессов

Установки, предназначенные для отжима сока делятся на механические, гидравлические, электрогидравлические и пневматические.

Самый распространенный механизм – механический винтовой пресс.

Винтовой пресс для отжима сока прост и надежен

Принцип его работы понятен с первого взгляда: в емкость с отверстиями закладывают измельченные фрукты, насыпают виноград или ягоды. После этого вращением ручки в действие приводят винт, опускающий плоский поршень. Выдавленный сок через отверстия в кожухе стекает в поддон, а оттуда поступает в банки или другую тару.

Кроме нержавеющий стали для изготовления кожуха используют твердую древесину бука. Из нее делают дренажную решетку. Она состоит из двух половинок, соединяемых металлическими обручами.

Модернизированный вариант такого устройства – ручной гидравлический пресс для яблок и винограда.

В нем нет перфорированной емкости для отделения сока. Вместо нее используется несколько деревянных дренажных рамок. Между ними укладывают мешочки с измельченным сырьем. Ручной гидродомкрат развивает большое усилие (от 1 до 5 тонн). Благодаря этому объем получаемого сока достигает 70% от объема заложенных фруктов.

Оригинальный способ выжимки реализован в гидравлическом прессе Grifo (Грифо). В нем нет гидравлического домкрата, а установлена мощная мембрана «бочонок». Она расширяется под давлением водопроводной воды (1,5-2 атм.) и выдавливает сок через перфорированную стенку кожуха.

Гидропресс Грифо – подключил к водопроводу и отжал сок

По схожему принципу работает пневматический пресс. Только мембрана-давилка в нем наполняется не водой, а сжатым воздухом от компрессора.

Пневматический пресс для отжима сока. Винтовой поршень заменила резиновая мембрана

Поскольку все соковые прессы работают в паре с измельчителями, нужно сказать несколько слов и об этих устройствах. Самый простой механизм представляет собой стальной барабан-терку, помещенный в кожух с загрузочной горловиной. Вращением ручки измельчитель приводится в действие, превращая фрукты в мелкую крошку-мезгу.

Более продвинутый вариант – устройство с электроприводом. Минимум физических усилий и максимум производительности – главные аргументы в его пользу.

Следует отметить, что производительность механических прессов невелика (10-30 литров в час). Тем не менее, для большинства дачных хозяйств ее вполне хватает.

Для повышения качества и увеличения выхода сока используют два способа:

• Мешочки-контейнеры для измельченных фруктов.
• Деревянные дренажные решетки или «блины» из нержавейки.

Оба способа улучшают отвод сока из середины сжимаемого объема. Без такого дренажа средние слои измельченных фруктов выжимаются хуже верхних и нижних. Дополнительный плюс от использования мешочков – освобождение сока от мякоти.

Большие объемы переработки требуют применения электропривода. Здесь можно выделить два вида оборудования: традиционный винтовой механизм, приводимый в действие парой «электромотор-гидродомкрат» и шнековый пресс, работающий по принципу мясорубки.

Шнековый пресс-соковыжималка с электромотором предназначен для переработки ягод, винограда и помидоров. Измельчая сырье, шнек продавливает его через сито и вырабатывает сок с большим количеством мякоти.

Шнековый пресс – родственник бытовой соковыжималки

Классификация

На современном рынке представлены самые разные прессы для отжима винограда. Классифицировать их можно по нескольким признакам.

По принципу работы:

• Механические: винтовые и домкратные. В механизмах первого вида давление достигается вращением винтового механизма, в агрегатах второго типа – рычагом. Такие прессы для вина подходят для изготовления своими руками.
• Электрические: гидравлические и пневматические. В агрегатах первого типа давление образуется под действием водяного насоса. В пневматических прессах – за счет сжатого воздуха.
• Универсальные прессы: приводятся в работу электромотором. Бывают шнековыми, гидравлическими, пневматическими.

По материалам:

К оборудованию, используемому в пищевых целях, предъявляются самые строгие требования гигиеничности и безопасности для здоровья. Лучшими материалами считаются:

• древесина (бук, дерево, липа). Полностью деревянные прессы сейчас редки, поскольку сложны для массового изготовления;
• металл: преимущественно нержавеющая сталь. Материал химически нейтрален, хорошо выдерживает сильные нагрузки, легко чистится.

Наиболее распространенный вариант прессов – изготовленные из нескольких материалов. Элементы, подверженные высоким нагрузкам, выполняются из стали, емкости – из древесины.

Как сделать виноградодавилку своими руками?

Если нет возможности купить заводской механизм, то можно сделать пресс для винограда своими руками. Перед изготовлением нужно убедиться в наличии следующих материалов:

• Брусья из дерева для изготовления рамы П-образной формы.
• Необходимые инструменты для обработки дерева и металла.
• Две емкости из материала, не поддающегося коррозии, чтобы вставить их друг в друга.
• Тара для сбора сока, например, из пищевого пластика.
• Винт или домкрат.
• Шланг для слива сока.

1. В качестве внутренней емкости, в которую будут загружаться ягоды, можно использовать бак от стиральной машины. В стенках дрелью нужно просверлить отверстия. Вторая емкость должна быть большего диаметра и без дна. Вставить посудины друг в друга, для фиксации зазор между ними расклинить деревянными брусками.
2. Собрать П-образную раму и забетонировать стойки.
3. Закрепить на раме вставленные друг в друга емкости.
4. В верхнюю часть (перекладину) рамы врезать винт или установить домкрат с рычагом, внизу движущегося механизма закрепить толстую круглую пластину (блин) из чугуна или нержавеющей стали – это рабочая поверхность давилки. Давление на сырье будет регулироваться вращением рукоятки или движением рычага.
5. Тара для сбора сока ставится в основание самого пресса. В ней проделывается отверстие, к которому подсоединяется шланг – стекатель для сока.

Этапы работы:

1. Во внутреннюю емкость загрузить ягоды.
2. Закрыть сырье щитом из дерева или пластиной из нержавеющего металла.
3. Вращая рукоятку винта или двигая рычаг домкрата с толстым металлическим блином в основании, создать необходимое давление для прессования ягод.
4. Собирать отжимаемый сок, стекающий по шлангу, в заготовленную емкость.

Сокодавилка для винограда готова. Первая порция сока будет самой чистой. Ее используют для приготовления высококачественного вина. Остальные порции – уже не такие чистые. В дальнейшем все полученные партии разной степени отжима можно смещать, таким образом выровняв качество конечного продукта.

Каждый винодел имеет под рукой пресс, современные технологии позволяют создать устройства для отделения сока, не теряя полезных свойств ягод и витаминов. Если заводского механизма нет, то можно создать пресс для вина своими руками. Он не сложен в изготовлении и не потребует много усилий и затрат, но принесет много пользы. Достаточно найти чертеж и можно приступать к изготовлению такого уникального устройства, как давилка для винограда своими руками!

Простой пресс для винограда своими руками

Винтовой пресс для винограда состоит из: основания – рамы, корзины, нажимного устройства(вал или домкрат), прессующего поршня. Возможны и другие варианты изготовления устройства. При выборе материала не обязательно точно следовать описанию и чертежи перса можно сделать свои.

Инструмент и материалы для пресса:

• Сварочный аппарат;
• Дрель;
• Болгарка;
• Бак – 50 литров;
• Металлический швеллер 10-12 мм – 150 мм;
• Металлический уголок 40-50 мм – 3200 мм;
• Дубовые рейки 40х25х400 мм – 50 шт;
• Ткань – 1 кв.м;
• Домкрат – 1 шт;
• Кран – 1 шт;
• Леска 2 мм – 3 м.

Как сделать пресс для отжима сока

1.Рама. Основание один из самых важных элементов пресса, рама должна быть очень крепкой конструкцией, на неё ложится вся нагрузка при работе. Боковые части пресса сделаны из металлических уголков высотой 85 мм. Верхние и нижние части рамы необходимо сделать из швеллера длиной 70 см, можно дополнительно усилить конструкцию, наварив косынки между уголками и швеллером. Все части свариваются во всех местах соприкосновения. Если используется конструкция винтового пресса, то нужно к верхнему швеллеру приварить гайку для винта. Кроме металлической рамы, можно использовать деревянные доски, толщиной от 5 сантиметров. Доски скрепляются шпильками на 10-12 мм и закручиваются гайками. Деревянный пресс сделать проще, но конструкция не выдерживает сильных нагрузок, для небольшого урожая вполне пригодный вариант. Готовую раму необходимо зашкурить и окрасить специальной краской по металлу.

2.Бак для пресса. В данной конструкции используется варочный бак из нержавеющей стали объемом 50 литров. В нижней части емкости котла просверлено отверстие и установлен кран из нержавейки. Вместо бака можно использовать обычную кастрюлю подходящего размера. В емкость вставляется решетка из дубовых реек. Заготовки выпиливаются из дубовой доски (можно использовать паркетную доску), высота их равна высоте кастрюли. По краям в торцах реек просверлены отверстия на 2-3 мм через них пропущена леска или нержавеющая проволока. Соединив все дощечки получается своего рода корзина.  Между рейками должен быть зазор 2-3 мм, через который будет сочиться сок фруктов. Можно обойтись вообще без кастрюли, соединив доски обручами из оцинкованной стали и установив корзину на поддон, в который будет стекать отжатая жидкость. В качестве поддона может быть использован пластиковый поддон от большого цветочного горшка или нержавеющая кухонная мойка. Существует конструкции где пресс для винограда делается рамочным, в нем отсутствует корзина, жмых укладывается в ткань между дренажными решетками в несколько слоев и давится.

3.Поршень. Поршень для пресса нужно сделать из оставшихся дубовых досок, сложив их крест на крест, с помощью циркуля начертить круг нужного размера и вырезать электрическим лобзиком. Рейки скрутить саморезами из нержавейки или связать медной, нержавеющей проволокой. Если в хозяйстве имеются бревно, то можно отпилить круг необходимого диаметра и высоты.

4.Силовой механизм. В качестве нажимного механизма в прессе для яблок используется домкрат или винт. В устройстве для отжима сока будет вполне достаточно гидравлического автомобильного домкрата грузоподъемностью 3 тонны. Для более уверенной работы можно использовать домкраты создающие усилие равное более 3 тонн. Винт для пресса найти сложнее, а домкрат имеется у каждого автолюбителя. Под домкрат нужно напилить дощечек для подкладывания во время отжима.

5.Ткань для фильтрации. Что бы отфильтровать, сок из фруктов яблок, нужна прочная ткань, способная пропускать влагу. Самый простой вариант взять капроновый мешок из под сахара. Так же для фильтрации подойдет капрон, лавсан, пропилен, полиэстер или использовать прочный ХБ материал, плотный лен, чтобы не порвать под давлением.

Итак, ручной пресс для фруктов готов, как отжать сок? Корзину вставить в бак, внутрь поместить материал для фильтрации. Мягкие фрукты, ягоды, цитрусовые давятся без предварительной обработки. Яблоки, морковь или другие твердые плоды необходимо измельчить на дробилке или использовать мезгу от соковыжималки, загрузить в корзину, накрыть крышкой.
