Виды окучников для мотоблока и особенности их эксплуатации

Как сделать ручной плуг

Сделать простой маркёр несложно. Достаточно иметь под рукой обычную доску и колышки из дерева.

Маркер для посадки картофеля — это кол из дерева диаметром около 65 мм. Высота кола должна быть не менее 90 сантиметров. На высоте около 15 см от острого края крепится поперечная планка. Она будет служить упором, ограничившим глубину лунки.

Перед началом посадки с помощью этого инструмента, необходимо сначала с помощью веревки наметить места лунок. Веревки натягивают вдоль рядов на расстоянии 40-80 см друг от друга. Расстояние каждый устанавливает самостоятельно, оно зависит от того, будет ли окучивание проводиться мотоблоком или вручную.

Почему самодельное устройство лучше покупного приспособления? В маркёре можно установить точную дистанцию, которая будет равна расстоянию между колесами культиватора или трактора.

Колышки делают из толстых еловых веток. Их обрабатывают, заостряют, делают ручки. К ним прибивают деревянные поперечные планки. Между кольями делают дистанцию около 60-65 сантиметров, если впоследствии посадка будет обрабатываться культиватором или мини-трактором. Дистанция должна быть не более 55 см, если обработка будет ручная.

Нижняя доска должна быть с запасом, на ней делают заметку из неширокой рейки на том же расстоянии, что и колья. Она поможет определить начало для ямок.

Как использовать это устройство? Приспособление поставить на землю, держа за ручки впереди себя. Надавить, чтобы получились лунки. Сразу получаются две гряды лунок, третья станет заметкой, по ней следуют в обратную сторону. Второй человек будет следовать за разметчиком, и сажать картошку.

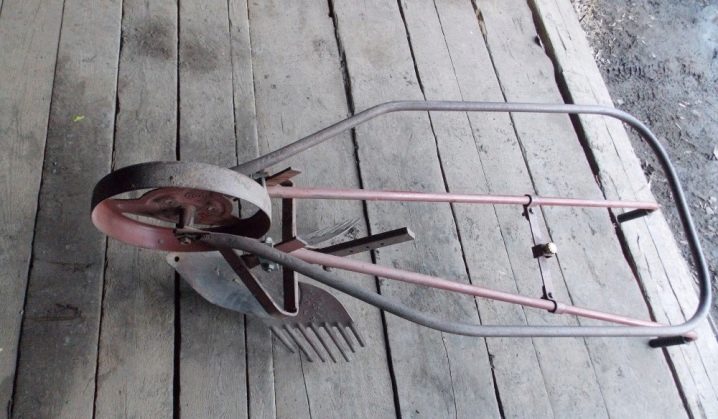

Ручной плуг станет самодельным станком для высаживания, окучивания, рыхления земли. Управлять им могут два человека. Чтобы сделать плуг, стоит приложить усилия.

Для изготовления потребуется:

  • Метровая пустотелая труба диаметром 2,5 см.
  • Пустотелая труба диаметром ¾ дюйма.
  • Металлический лист толщиной 2 мм.
  • Металлическая пластина с дырками или талреп.
  • Газовая горелка.
  • Болгарка.
  • Сварочный аппарат.

Большую трубу сгибают, отступив от начала на 30 сантиметров. Для облегчения этой процедуры, можно использовать трубогиб. Используют паяльную лампу, если трубогиба нет.

Маленькую трубу надо согнуть. Чтобы отрегулировать высоту, нужно сделать отверстия на вертикальной стойке и на верхнем крае. Высоту стойки делают индивидуально, чтобы человеку, который будет держать плуг, было удобно. Она может регулироваться болтами.

Чтобы сажать картофель на поле или грядке в короткие сроки, лучше всего использовать автоматизированное или ручное оборудование. В любом случае посадка картофелесажалкой занимает меньше времени, чем проведение всех работ просто руками.

Предварительный чертеж устройств зрительно покажет, как сделать приспособление для высадки клубней. Большая часть специального оборудования дает возможность сразу определить расстояние между лунками и количество обрабатываемых одновременно рядов. Простые в выполнении самодельные станки переносятся руками или крепятся к мотокультиватору.

Потребуются:

  • профиль стального листа для формирования основания;
  • несколько труб диаметром от 5 сантиметров для «лифта» или конуса;
  • крепления, соединяющие устройство с мотоблоком.

При этом чертеж маркера для картофелесажалки можно менять в зависимости от выбранного размера и глубины высадки клубней. Варьируется при необходимости диаметр труб «лифтов» для заполнения огородов мелкими картофельными саженцами.

Диаметр можно менять при использовании простого ручного конуса для высадки.

Делать любую сажалку картофеля начинают с составления чертежа. Далее формируются лифты. Когда конусы выполнены, определяется расстояние, которое будет отделять каждый высаженный клубень. Оно составит 25–50 сантиметров в зависимости от выбранного сорта и типа почвы.

Следующим шагом будет определение высоты стойки, зависящей от параметров грядок. Если конструкция размещается на платформе, она соединяется болтами М8 с гайками и колесами. В качестве основания можно использовать устройство для триммера или мотоблок, на который крепятся платформы с конусами и емкостью для клубней.

Для определения длины ручного устройства, при помощи которого переносится емкость с клубнями, учитывается рост владельца участка. С целью удобства использования ручка автоматизированного или ручного оборудования размещается так, чтобы работнику было удобно выполнять все действия с прямой спиной.

Окучник ручной. Окучник для картофеля ручной

Картошка всегда считалась одним из основных овощей на кухне. Её используют для приготовления первых, вторых блюд, десертов и т.д. Выращивание этого овоща связано с большими трудозатратами, потому что для получения хорошего урожая необходимо несколько раз за сезон окучить картофельные кусты.

Благодаря окучиванию, улучшается доступ кислорода к корням, разрушаются каналы в земле, вследствие чего меньше испаряется влага, а также увеличивается количество клубней.

Окучивание кустов выполняется на дачных участках механическим способом с помощью тяпки. Однако, это длительный и тяжёлый процесс.

Для помощи фермерам и огородникам, специализирующимся на выращивании картошки, создан специальный инструмент, который называется окучник.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках.

Окучник ручной

Преимущества:

  • уменьшает трудовые затраты и повышает эффективность работы фермера;
  • может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;

Недостатки:

  • чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
  • при работе с устройством необходимо соблюдать правила техники безопасности.

Типы картофелеокучников

В зависимости от конструкции, различают следующие виды устройств:

  • листерный;
  • дисковый;
  • пропеллерный.

Дисковой окучник

Пропеллерные механизмы позволяют перемещать землю, находящуюся в междурядиях, в бороздки.

Наиболее распространены листерные и дисковые устройства.

Листерные механизмы

Интересно! Приспособления данного типа выпускаются с фиксированной шириной захвата. Иначе они называются плужковые, так как внешне напоминают плуг.

Производятся с регулируемым углом атаки (угол наклона режущей части окучника к земле) и фиксированным.

Регулируемые позволяют изменять глубину рыхления и, соответственно, площадь захвата.

Достоинства устройства:

  • потребляет меньше энергии, по сравнению с дисковыми устройствами;
  • более простое по конструкции;
  • цена меньше, чем на дисковое устройство;
  • имеет небольшой вес, поэтому отлично работает на маломощных механизмах (мотоблоках и культиваторах).

Листерный окучник

Недостатки:

  • плохо работает на влажной и тяжёлой почве;
  • посадка картофеля должна быть только ровной, со строго фиксированной шириной междурядий.

Дисковые окучники

Конструктивно состоят из двух дисков с заточенной кромкой. При движении окучника диски вращаются и измельчают почву. Они имеют выпуклую форму. За счёт такой формы одновременно и рыхлится почва, и формируется земляной валик.

Диски через шариковые подшипники прикрепляются к стойкам, которые расположены на горизонтальной рамке-держателе.

Обратите внимание! Их можно регулировать по вертикали, реже – по горизонтали. При вертикальной регулировке изменяется угол поворота дисков, за счёт чего изменяется и количество земли, которое нужно для формирования гребня. Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает)

Таким образом, выполняется настройка угла атаки

Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает). Таким образом, выполняется настройка угла атаки.

Достоинства:

  • более качественное выполнение окучивания, гребни получаются ровнее и выше;
  • можно использовать при разной ширине междурядий;
  • позволяет выполнять окучивание по более тяжёлой почве.

Дисковый окучник можно использовать при разной ширине междурядий

Недостатки:

  • более высокая цена;
  • более высокое потребление топлива.

В зависимости от объёма выполняемых работ и степени механизации, окучиватель для картофеля бывает:

  • ручной;
  • автоматизированный.

Факт! Ручные – предназначены для выполнения только окучивания, автоматизированные – используются для выполнения нескольких видов работ: окучивание, рыхление, посадка, сбор урожая.

Ручной – перемещается за счёт того, что человек толкает или тянет за собой механизм.

Автоматизированный картофелеокучник представляет собой дополнительное подвесное приспособление для мотоблока, культиватора или трактора.

Окучник для картофеля ручной

Позволяет выполнять обработку картофельных грядок, вне зависимости от наличия мотоблока или трактора. Для ручных типов наиболее распространены конструкции листерного и дискового механизмов.

Окучивание картофеля: когда и как это делать на мотоблоке

Для повышения урожая фермеры стремятся своевременно вносить удобрения, бороться с вредителями и болезнями растения. Сорняки наносят сельскохозяйственным культурам существенный урон, обедняют почву и лишают влаги растение. Окучивание картофеля культиватором уничтожает более половины всех сорняков и полностью разрушает их корневую систему

Предлагаем узнать о важности регулярного рыхления почвы, к которым относятся следующие аспекты:

  • способствует полноценному росту и развитию клубней;

  • улучшает доступ кислорода к корневой системе растения;

  • помогает уберечь клубни от паразитов;

  • снижает вероятность повреждения корнеплодов солнечными лучами.

Опытные фермеры рекомендуют приступать к окучиванию картофеля культиватором после дождя или обильного полива, когда верхние слои грунта подсохнут. Предварительно на участке стоит прополоть сорняки и собрать их. Обрабатывая междурядья мотокультиватором, нужно придерживаться такой последовательности работ, а именно:

  • расположить оборудование между рядами кустов;

  • запустить двигатель и включить пониженную передачу;

  • начать движение между растениями, придерживаясь центрального расположения устройства и нужной глубины погружения окучника;

  • при окучивании постоянно нужно контролировать, чтобы культиватор не повреждал ростки картофеля;

  • пройдя ряд до конца, приступают к обработке следующего междурядья.

Предлагаем посмотреть видео окучивания картофеля культиватором:

Агрономы рекомендуют проведение обязательного трехкратного окучивания. Предлагаем ознакомиться со сроками осуществления процедуры:

  1. Первое окучивание культиватором рекомендуют проводить, когда ветви растения достигают длины около 10 см. Особенно стоит произвести работы на грядках, если картофель был высажен рано и возможны ночные заморозки. Окучивание защитит побеги от вымораживания.

  2. Вторую процедуру проводят через 20 дней после первого окучивания, перед началом цветения кустов. Его именуют периодом бутонизации. Если рыхлая почва будет окружать весь куст, растение получит больше влаги, а плоды будут хорошо развиваться.

  3. Третье окучивание проводится уже после цветения растений и его цель – взрыхлить почву в период клубнеобразования. Чернозем – это тяжелый грунт и если его сделать рыхлым, клубням будет легче развиваться и они будут иметь правильную форму, красивый товарный вид.

Проводить обработку почвы между рядами картофеля нужно очень аккуратно

Мотокультиватор – это довольно мощное устройство, способное при неосторожном обращении нанести культуре непоправимый вред. Категорически запрещено наезжать на кусты картофеля и погружать окучник слишком глубоко. Если ботва картофеля сильно разрослась, стоит отложить процедуру и выполнить окучивание вручную

Если ботва картофеля сильно разрослась, стоит отложить процедуру и выполнить окучивание вручную.

Всегда ли применяется окучивание?

Изобретательные огородники и пытливые ученые умы везде ищут альтернативные решения, и окучивание картофеля — не исключение. Во-первых, придумали способы посадки, которые делают эту процедуру лишней (например, посадка под черный нетканый материал). Во-вторых, доказали опытным путем, что разокучивание «работает» не хуже.

В чем суть? Окучивая картофель, мы решаем сразу несколько задач: рыхлим почву; создаем дополнительный ее объем, в котором формируются клубни; подталкиваем растение к образованию столонов в нижней (засыпанной грунтом) части стеблей; улучшаем освещение растений, собирая их «в кучку» и не позволяя им затенять друг друга; избавляемся от сорняков. Но оказывается, те же задачи можно решить прямо противоположным способом.

Разокучивание — это метод, при котором подрастающую ботву вместо того, чтобы поднимать вверх, расстилают по земле. Почву (варианты: траву, солому, другие материалы) насыпают сверху, оставляя на поверхности лишь макушки побегов. По мере их роста все повторяется.

Таким способом мои знакомые выращивали картофель под травой (за неимением соломы) — результатом остались довольны. Правда, места потребуется больше, чем при традиционном способе выращивания. источник

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

  • газовый резак – для вырезания деталей из листового металла и стальных профилей;
  • газосварочный пост – для соединения деталей сварными швами;
  • газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
  • тиски и прочие слесарные инструменты;
  • мощная дрель и набор твердосплавных свёрл по металлу;
  • углошлифовальная машина (болгарка) – для зачистки сварных швов;
  • трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Самостоятельное изготовление

Для самостоятельного изготовления инструмент несложен. Чтобы изготовить окучник самому, нужны чертежи и навыки работы с металлом. Желательно иметь следующие инструменты:

  • сварочный аппарат;
  • газовая горелка;
  • угловой шлифовщик;
  • дрель;
  • точило.

Альтернативой послужат самодельные окучиватели, которые можно использовать с любыми мотоблоками и культиваторами. Для изготовления детали нужен стальной лист, из которого варится основание. Труба будет играть роль кронштейна. Всю нагрузку на себе будет нести элемент, называемый стойкой. Для крыльев нужно два листа одинаковой величины. Если окучник будет регулируемым, то к основанию крыльев крепятся шарниры. Для лучшей жесткости изделия изгибаются под небольшим углом. Двухрядный окучник отличается от простого увеличенными размерами кронштейна. Он должен быть достаточным для крепления двух пар плугов (крыльев).

Различные модели окучников

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

  • Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
  • Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
  • Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

Свежие записи
В сентябре можно посадить 8 сортов смородины, устойчивой к мучнистой росе10 красивых цветов хорошо растут на песчаной почве и не капризничают7 частых ошибок, из-за которых не удается вырастить много баклажанов

Разнообразие моделей

На рынке изделий для сельского хозяйства можно найти ручной окучник «Дружба». Он оснащен регулируемыми крыльями, которые позволяют изменять ширину захвата, и дополнением в виде переднего железного опорного колеса. Оборудование управляется двумя операторами. Габариты изделия составляют 55 см ширина и 48 см высота. Вес агрегата – 17 кг. Он произведен в городе Чебоксары, а его стоимость варьируется от 3000 до 4000 рублей.

Еще один вариант окучника – «Тяни-Толкай», который в народе называется ручным плужком. Он является нерегулируемым. Конструкция инструмента позволяет нарезать им борозды, пропалывать сорняки, окучивать высаженный картофель. Ширина изделия составляет 45 см, а высота – 90 см (вместе с ручкой). Агрегат имеет вес 7 кг. Он облегчен за счет прорезиненных ручек. Цена инструмента – от 1500 рублей. Он произведен в Киеве.

Популярный инструмент ручного типа – «Феном». Конструкция предусматривает возможность работы как с двумя, так и с одним оператором. Окучник является регулируемым как по высоте ручек, так и по ширине обрабатываемой гряды. В качестве дополнительного инструмента к окучнику предлагается плоскорез, который соединяется ручкой обычными болтами. Габариты изделия – 16х40х40 см, а вес – 10 кг.

Современные изготовители предлагают плоскорезы. Этот инструмент представляет собой согнутую пластину с заточенными краями. При помощи оборудования можно удалять сорняки и рыхлить почву. Для прополки одновременно нескольких междурядий несколько плоскорезов комбинируются на специальной сцепке. В продаже она называется широкорядным пропольником.

Из ручных инструментов для рыхления известность получил культиватор «Торнадо». Он отличается простой конструкцией, которая представляет собой соединенные к ручке изогнутые зубья. По отношению к основанию они развернуты против часовой стрелки. Чтобы работать с инструментом, достаточно поворачивать его вокруг оси в вертикальном положении.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

  • лист толщиной не менее 3 мм;
  • полоса 40 х 4, 50 х 5 мм;
  • труба профильная 15 х 15, 30 х 15 мм;
  • крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Виды окучников

Ручной

Ручные окучники (дисковые) предназначены для рыхления и окучивания. Использование такого инструмента может гарантировать качественную обработку почвы.

Этот инструмент может помочь огороднику провести окучивание, позволит избежать энергозатратную и утомительную работу.

Стоимость зависит от комплектации. В среднем, устройство с двумя дисками стоит в районе 2500 рублей.


Стоимость ручного окучника около 2.5 тыс.рублей

К трактору

Они применяются для автоматизированной обработки. Устройство способно сразу убрать сорняки с обрабатываемой территории и, собственно, успешно провести окучивание клубней. После манипуляций тракторным окучником уровень урожайности картофеля резко увеличивается.

Они состоят из: металлической рамы, навесного устройства, которое отвечает за сцепку, двух штампованных колес, железных стрельчатых лап и отвалов.

Нагрузку на окучиватель снижают тракторные колеса, в свою очередь, лапы подрезают грунт (до пятнадцати сантиметров). Стальная опора прикрепляет лапы к раме. Для окучивания используются решетчатые отвалы.

В основном, тракторные могут быть прикреплены исключительно к трактору Т-25, у которого довольно-таки небольшая сила тяги в отличие от МТЗ. Он не способен работать с аппаратом, у которого больше 3 корпусов.

Если перед огородником стоит цель — просто окучить картофель, то нужно открутить стрельчатые лапы.

Стоимость на тракторные окучиватели для картошки варьируется от 20000 до 30000 рублей.


Окучник для трактора Т-25

К мотоблоку

На мотоблок устройство устанавливается на место сошника.

Как он работает: во время переходов между рядами приспособление насыпает грунт своими крыльями прямо на клубни. К мотоблоку можно присоединить дисковой окучник.

По факту, «окучники к мотоблоку» — это не отдельный вид. Мы использовали это, чтобы вы знали, что устройство можно также установить на мотокультиватор.


Дисковый окучник к мотоблоку

Плуг

Плужок для окучивания картофеля предназначен для облегчения работ, которые связаны с выращиванием картофеля. С помощью такого плуга нарезают борозды и грядки, рыхлят почву, осуществляют посадку сельскохозяйственных культур, окучивают.

По своей комплектации и механизму действия плуг схож с дисковым окучником. По крайней мере, механизм действия у них абсолютно идентичен.


Плуг

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
